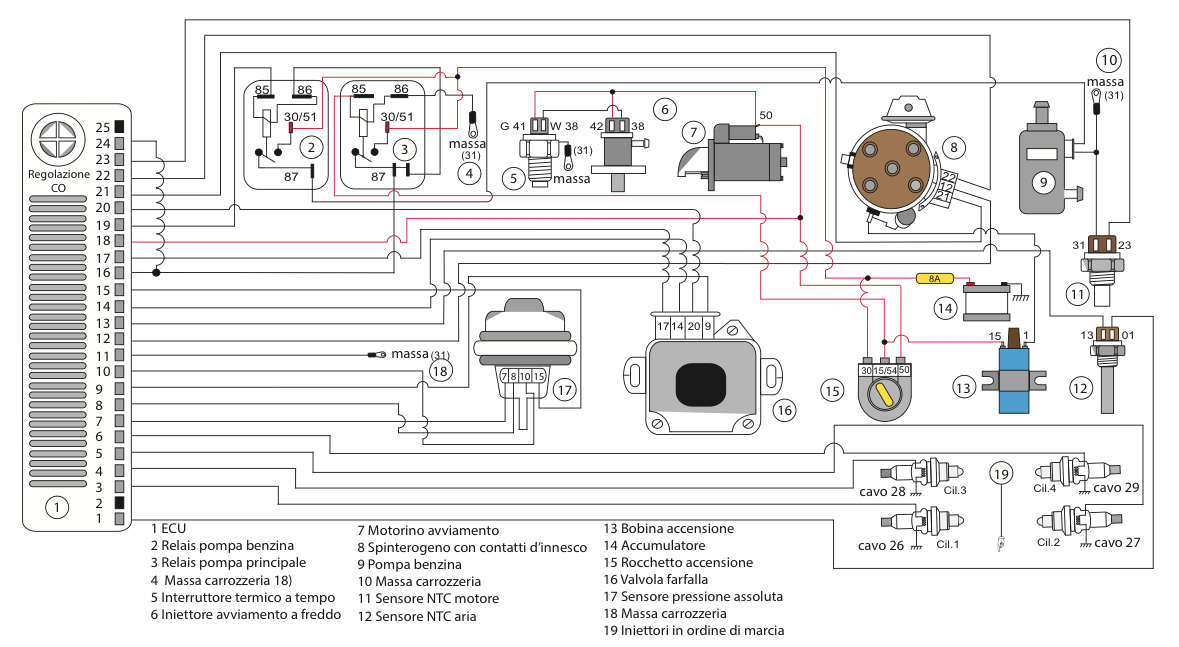

10. SCHEMI ELETTRICI

–

2. Elettropompa carburante
3. ND
4. ND
5. ND
6. ND
7.  Elettroiniettore avviamento a freddo sensore
8.  Elettroiniettori
9. ND
10. Centralina elettronica
11. Sensore NTC aria aspirata NTC1
12. ND
13. ND
14. ND
15. ND
16. ND
17. Sensore di pressione
18. Interruttore termico a freddo
19. Sensore temperatura liquido raffreddamento NTC2
20. Interruttore valvola farfalla con comando impulsi supplementari per violenti accelerazioni
21. Relè Principale
22. Morsetto 50 al motorino d’avviamento
23. Relè elettropompa
24. Distributore d’accensione con contatti d’innesco
25. Massa della vettura
26. Collegamento al positivo (30) accumulatore
27. Fusibile da 8A per protezione elettropompa
28. Al morsetto positivo accumulatore
29. Al morsetto 15  bobina accensione
30. Connettore quadripolare (collegamento cablaggio vettura)
31. Massa comune della vettura sulla traversa anteriore destra

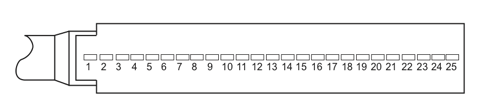

Legenda dei cavi da centralina verso gli attuatori.

1. Sensore NTC aria aspirata
2. N.U.
3. Iniettore cil. 1
4. Iniettore cil. 3
5. Iniettore cil. 2
6. Iniettore cil. 4
7. Sensore pressione assoluta
8. Sensore pressione assoluta
9. Interruttore farfalla acceleratore
10. Sensore pressione assoluta
11. Massa vettura
12. Distribuzione accensione
13. Sensore NTC aria aspirata
14. Interruttore farfalla acceleratore
15. Sensore pressione assoluta
16. Morsetto 87 relè principale
17. Interruttore farfalla acceleratore
18. Morsetto 50 motorino avviamento
19. Morsetto 87 relè pompa
20. Interruttore farfalla acceleratore
21. Distribuzione accensione contatti innesco
22. Distribuzione accensione contatti innesco
23. Sensore NTC liquido raffreddamento
24. Morsetto 87 relè principale
25. N.U.
26. Iniettore cilindro 1 > massa vettura
27. Iniettore cilindro 2 > massa vettura
28. Iniettore cilindro 3 > massa vettura
29. Iniettore cilindro 4 > massa vettura
30. 12V tramite presa quadripolare > morsetto 30/51 relè principale
31. Sensore NTC liquido raffreddamento > massa vettura
32. Morsetto 86 relè principale > massa vettura
33. Morsetto 85 relè principale > morsetto 15 Bobina accensione tramite presa quadripolare
34. Morsetto 87 relè principale > alimentazione morsetto 86 pompa carburante
35. Morsetto 30/51 relè pompa > 12V  della batteria tramite fusibile da 8A e presa quadripolare
36. Morsetto 87 relè pompa > al morsetto di alimentazione pompa
37. n.u.
38. Elettroiniettore avv. a freddo > interruttore termico a tempo W
39. Motorino avviamento mors. 50 > morsetto G interruttore termico a tempo e iniettore avviamento a freddo e massa vettura
40. Massa per interruttore termico a tempo > massa vettura
41. Interruttore termico a tempo mors. G > motorino avv. mors. 50 e elettroiniettore per avviamento a freddo
42. Elettroiniettore avv. a freddo > motorino avv. mors. 50 e interruttore termico a tempo mors. G

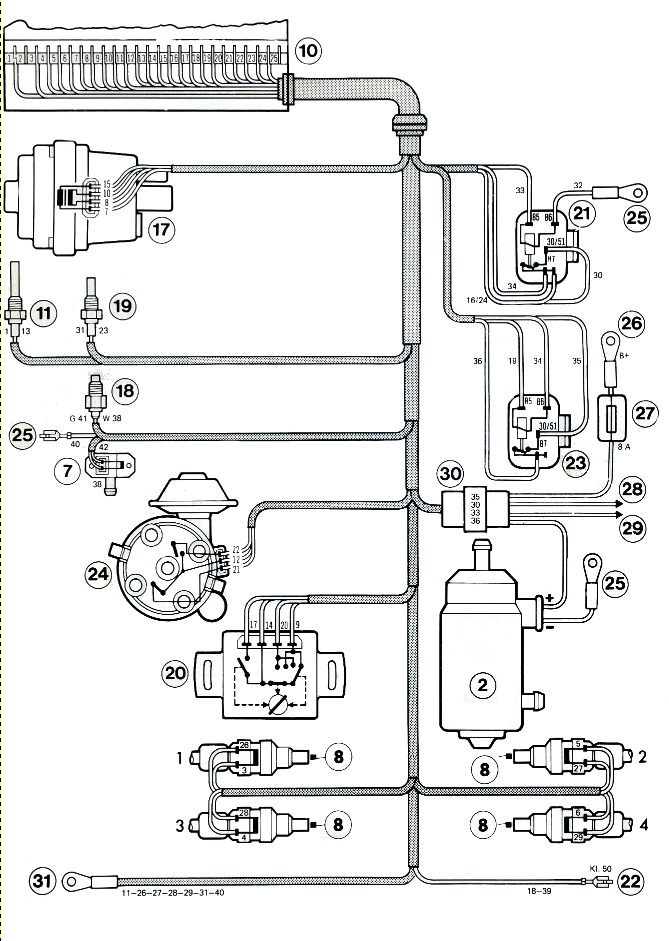

Schema comando terminali. Su ogni cavo è contrassegnato un numero impresso su di esso come riportato nella tabella
