Impianto di alimentazione WEBER base

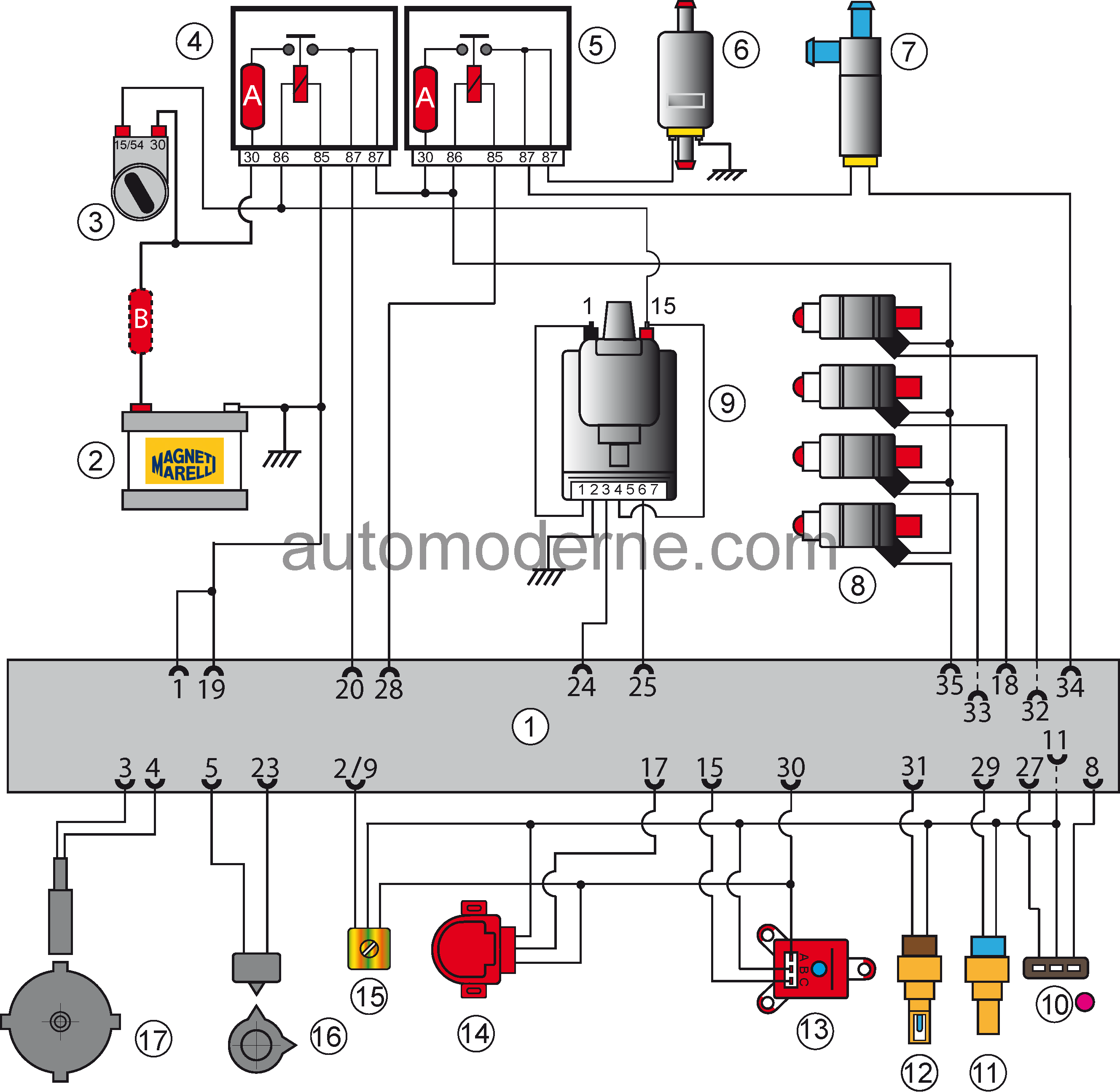

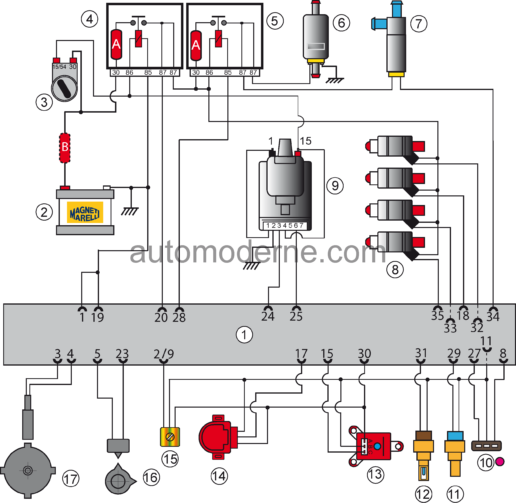

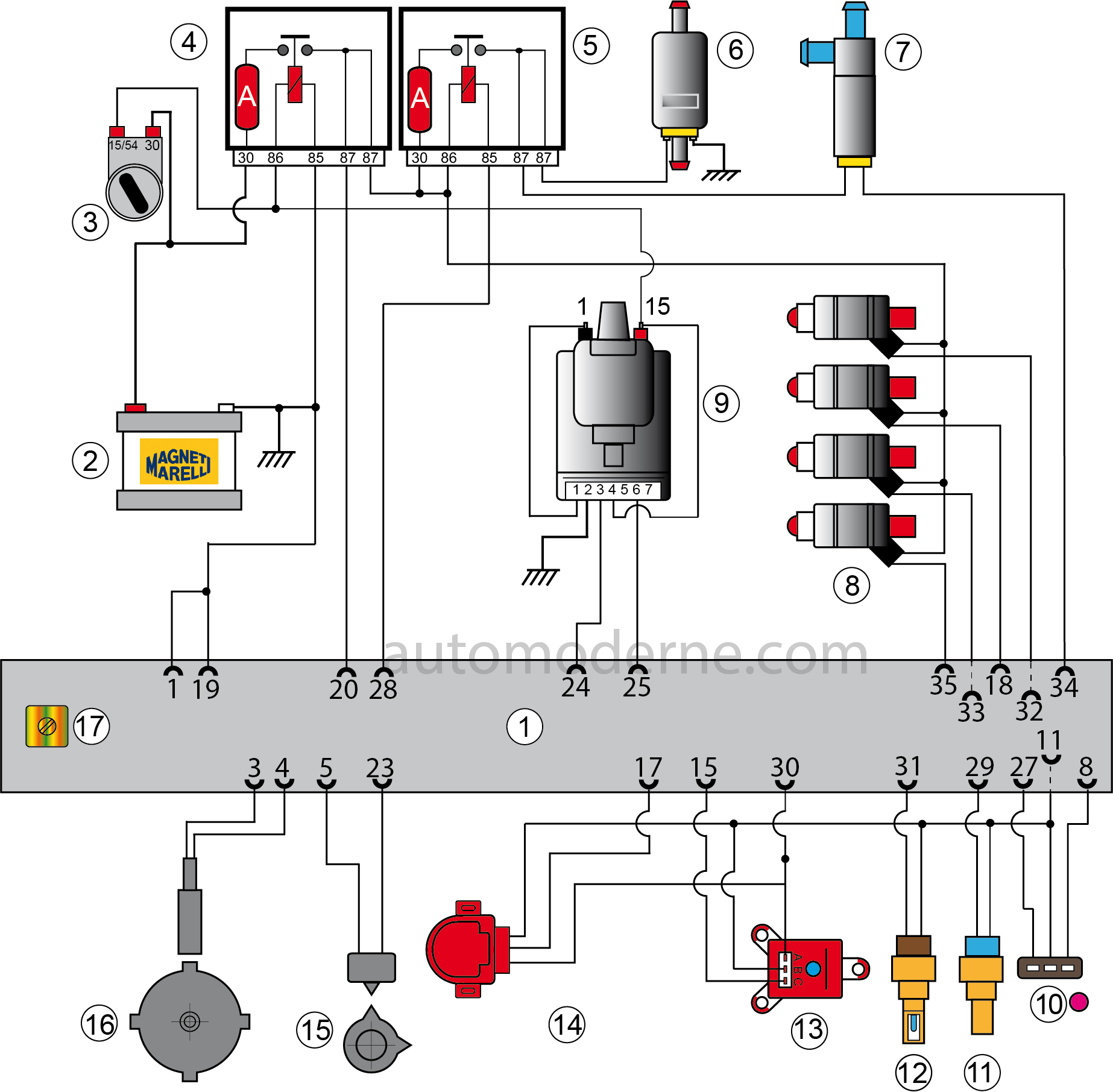

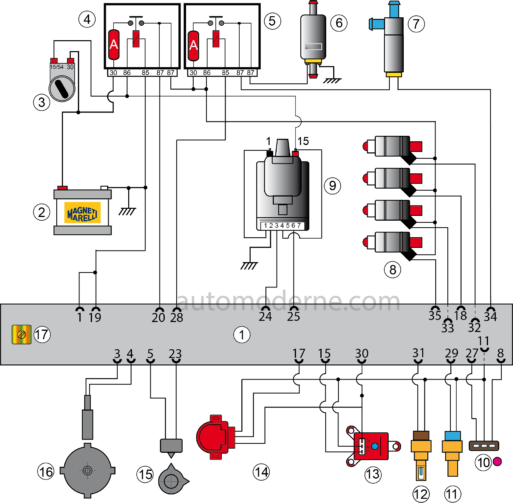

1. ECU IAW – 2. Accumulatore – 3. Commutatore chiave – 4. Teleruttore 1 – 5. Teleruttore 2 – 6. Elettropompa carburante – 7. Elettrovalvola VAE – 8. Elettroiniettori – 9. Rocchetto accensione/modulo potenza – 10. Presa diagnostica – 11. Sensore NTC liquido raffreddamento – 12. Sensore NTC aria aspirata – 13. Sensore pressione assoluta – 14. Sensore posizione farfalla – 15. Trimmer registrazione CO – 16. Sensore fase iniezione – 17. Sensore r.p.m. e fase – 18. Fusibili interni da 10A – 19. Fusibile da 10A (possibile in sostituzioni di quelli interni)
Presa diagnostica per versioni previste
Presa diagnosi versione GT i.e. base
Fai attenzione alla differente numerazione dei PIN rispetto alla successiva
Impianto di alimentazione e accensione WEBER base
(Ante modifica)
1. ECU IAW – 2. Accumulatore – 3. Commutatore chiave – 4. Teleruttore 1 – 5. Teleruttore 2 – 6. Elettropompa carburante – 7. Elettrovalvola VAE – 8. Elettroiniettori – 9. Rocchetto accensione/modulo potenza – 10. Presa diagnostica – 11. Sensore NTC liquido raffreddamento – 12. Sensore NTC aria aspirata – 13. Sensore pressione assoluta – 14. Sensore posizione farfalla – 15. Trimmer registrazione CO – 16. Sensore fase iniezione – 17. Sensore r.p.m. e fase – 18. Fusibili interni da 10A – 19. Fusibile da 10A (possibile in sostituzioni di quelli interni)
Presa diagnostica per versioni previste
Presa diagnosi versione GT i.e. base
Fai attenzione alla differente numerazione dei PIN rispetto alla precedente
Versione turbo (post modifica)

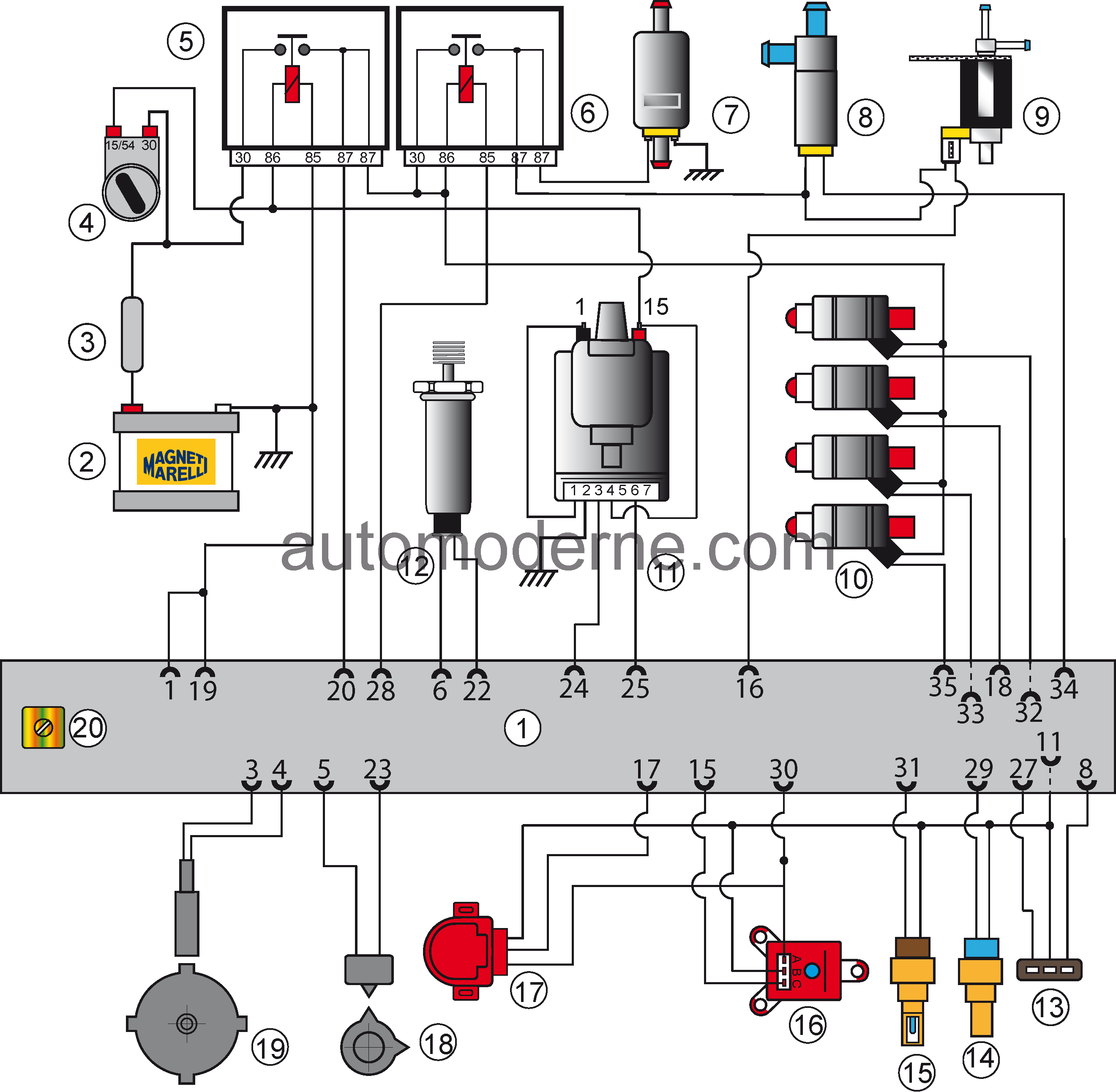

1. ECU IAW – 2. Accumulatore – 3. Fusibile protezione (15A) – 4. Commutatore chiave – 5. Teleruttore 1 – 6. Teleruttore 2. – 7. Elettropompa carburante – 8. Elettrovalvola VAE – 9. Valvola Over Boost – 10. Elettroiniettori – 11. Rocchetto accensione/modulo potenza – 12. Sensore antidetonazione – 13. Presa diagnosi – 14. Sensore NTC liquido raffreddamento – 15. Sensore NTC aria aspirata – 16. Sensore pressione assoluta – 17. Sensore posizione farfalla – 18. Sensore fase iniezione – 19. Sensore r.p.m. e fase – 20. Trimmer regolazione CO.
