Riepilogo schemi elettrici KE KE2 KE2.1 KE3
Pubblicato il
KE Jetronic

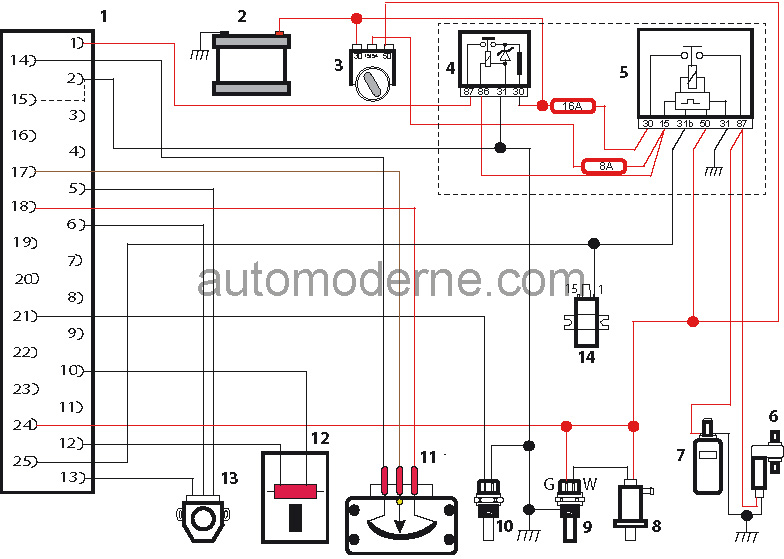

KE schema elettrico. 1. ECU 25 pin | 2. Accumulatore | 3. Rocchetto accensione | 4. Relais di sicurezza | 5. Relais tachimetrico | 6. Valvola aria supplementare | 7. Elettropompa carburante | 8. Iniettore avviamento a freddo | 9. Interruttore termico a tempo 10. Sensore temperatura NTC | 11. Potenziometro piattello fluttuante | 12. Servo regolatore pressione carburante | 13. Interruttore farfalla acceleratore | 14. Bobina accensione
KE2 Jetronic

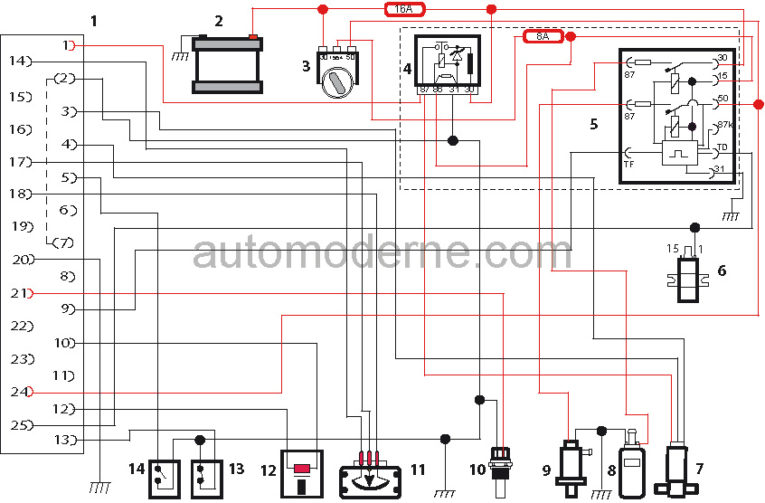

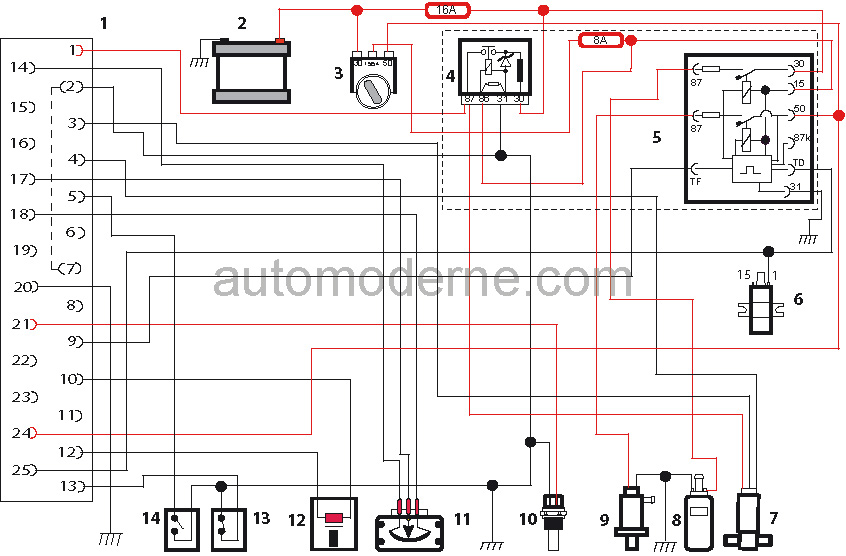

KE2 schema elettrico. 1. ECU 25 pin | 2. Accumulatore | 3. Rocchetto accensione | 4. Relais di sicurezza | 5. Relais tachimetrico | 6. Segnale di accensione rpm | 7. Servocomando regime di minimo | 8. Elettrompompa | 9. Iniettore avviamento a freddo | 10. Sensore temperatura NTC | 11. Potenziometro piattello fluttuante | 12. Servo regolatore pressione carburante | 13. Interruttore farfalla acceleratore (micro interruttore su tiranteria) | 14. Interruttore doppio farfalla acceleratore
KE2.1. Jetronic

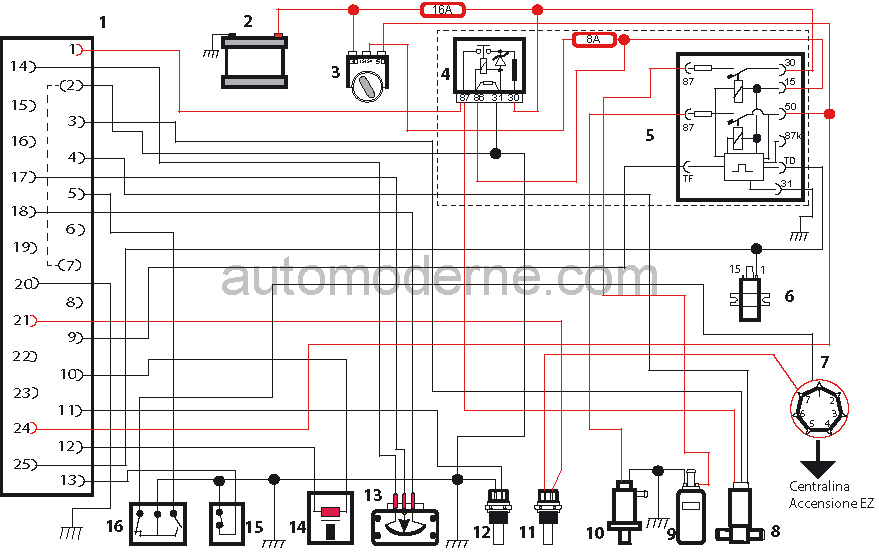

KE2.1 1 schema elettrico. 1. ECU 25 pin | 2. Accumulatore | 3. Rocchetto accensione | 4. Relais di sicurezza | 5. Relais tachimetrico | 6. Segnale di accensione (rpm) | 7. Selettore codificatore diagramma miscela | 8. Servocomando regime minimo | 9. Elettropompa | 10. Elettroiniettore a freddo | 11. Sensore temperatura NTC (motore) | 12. sensore temperature NTC (aria) | 13. Potenziometro piattello fluttuante | 14. Servo regolatore pressione carburante | 15. Interruttore farfalla acceleratore (micro interruttore su tiranteria) | 16. Interruttore doppio farfalla acceleratore

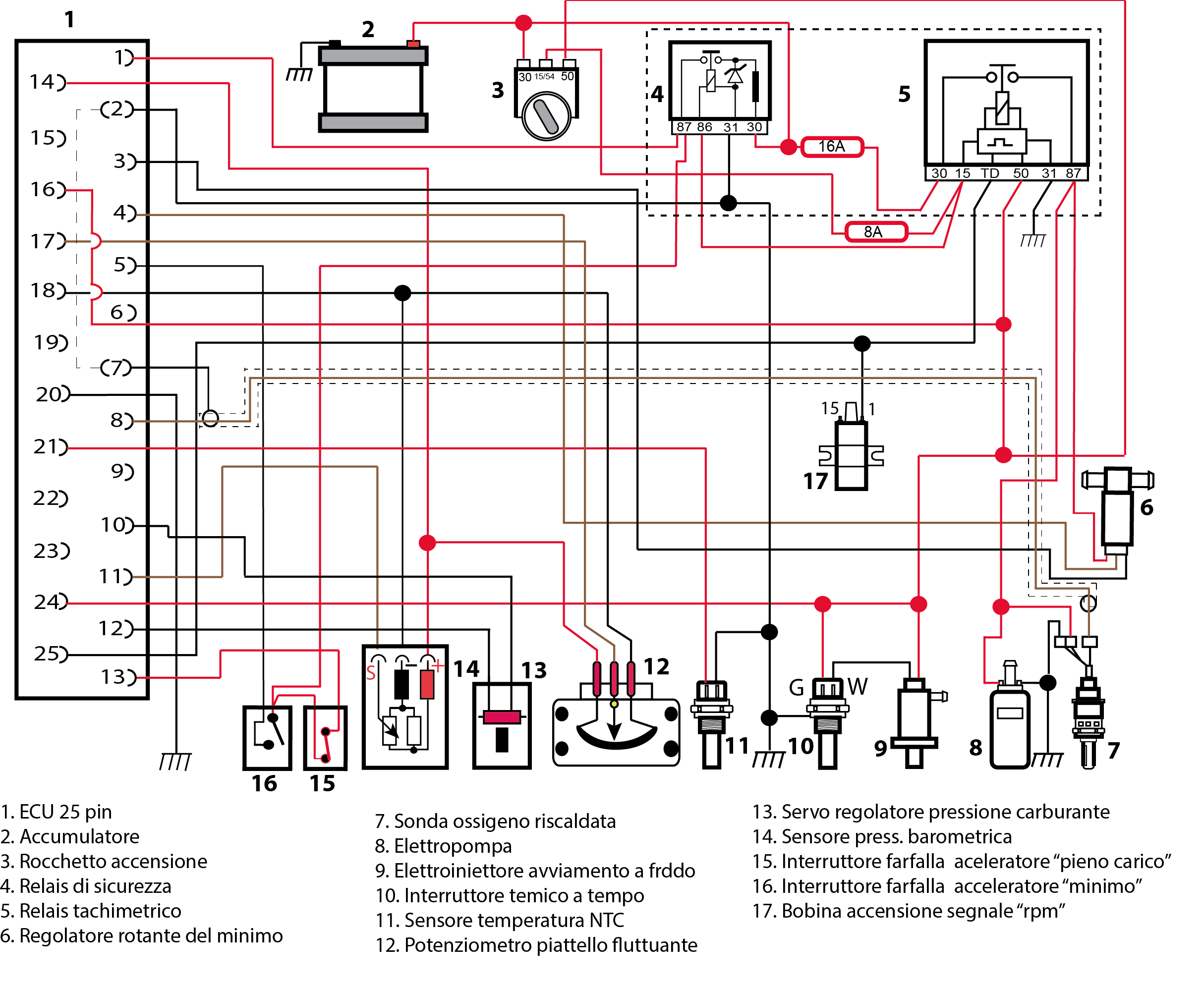

KE3 Jetronic senza accessori
